| مكان المنشأ: | تسيبو، الصين |
|---|---|
| اسم العلامة التجارية: | Laurel |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | الغار-13-04 |
| الحد الأدنى لكمية: | 20 طن |
| تفاصيل التغليف: | معبأة على منصات خشبية، مع غطاء مقاوم للماء، وشددت مع الضمادات البلاستيك / الفولاذ |
| وقت التسليم: | 20~30 يوم |
| شروط الدفع: | T / T ، L / C |
| القدرة على العرض: | 20،000 طن / سنة |
| اسم المنتج: | طوب عازل للحرارة | شكل:: | قالب طوب |
|---|---|---|---|
| الخصائص:: | التوصيل الحراري | استخدام: | البطانات والأفران والأفران الخ |
| المواد:: | الطوب المغنيسيا الخ | قوة:: | عالية |
| إبراز: | ارتفاع درجة الحرارة الحرارية,الطوب النار الحرارية |
||

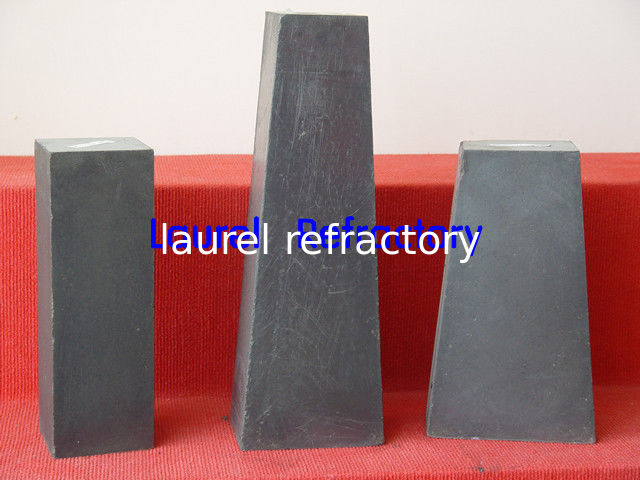

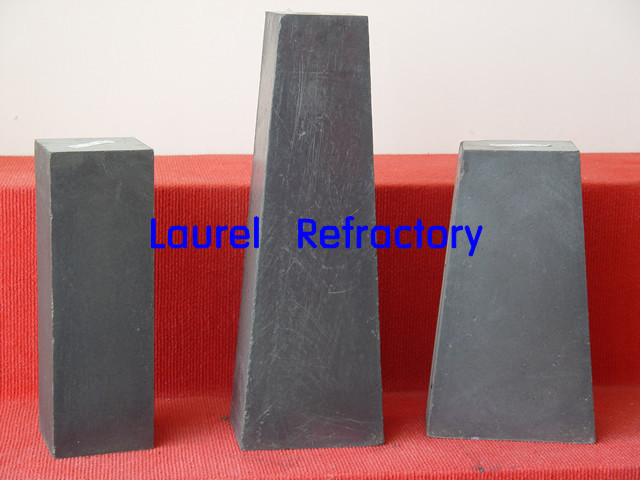

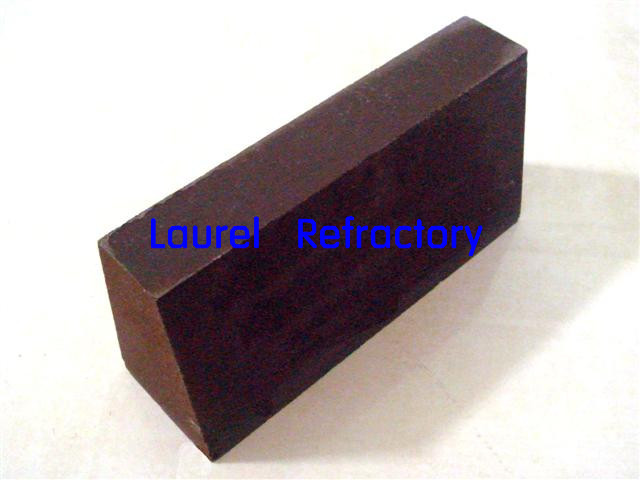

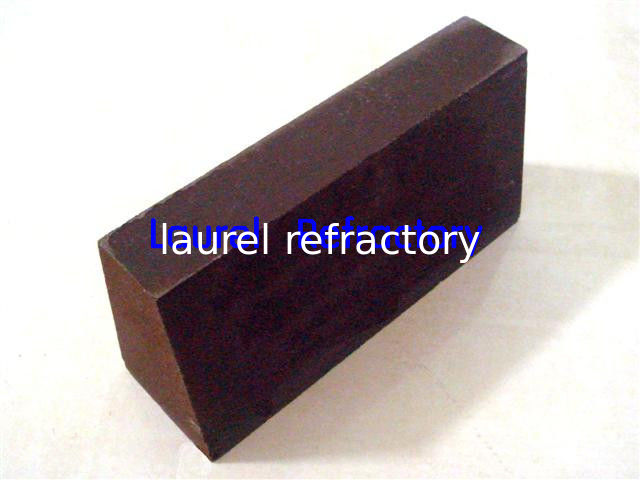

غطاء الفرن الصلب من الطوب المغنيسي
1 الطوب Mg-C لديه مقاومة عالية للإشعال
2 مقاومة عالية للخامات الأساسية
3 موصلة حرارية جيدة
نقل الفحم يستخدم مسحوق معدن مركب AL و SI كمضادات للأكسدة
يمنع استجابات أكسدة Mgo و MgO- C ، AL و SI أولاً و O2 ، CO2 ، تليها استجابات
تفاعل المواد المأكسة والخامات Mgo AL203 و SIO2 ، لمنع ، إضعاف تآكل الخامات على الطوب ،
تشكيل طبقة إزالة الكربون ودور الحصى ذو القاعدة العالية، مما يجعل من الصعب تفاعل Mgo مع
C والحطام يساعد على خصائص مقاومة تآكل الحطام من Mgo-تحسين

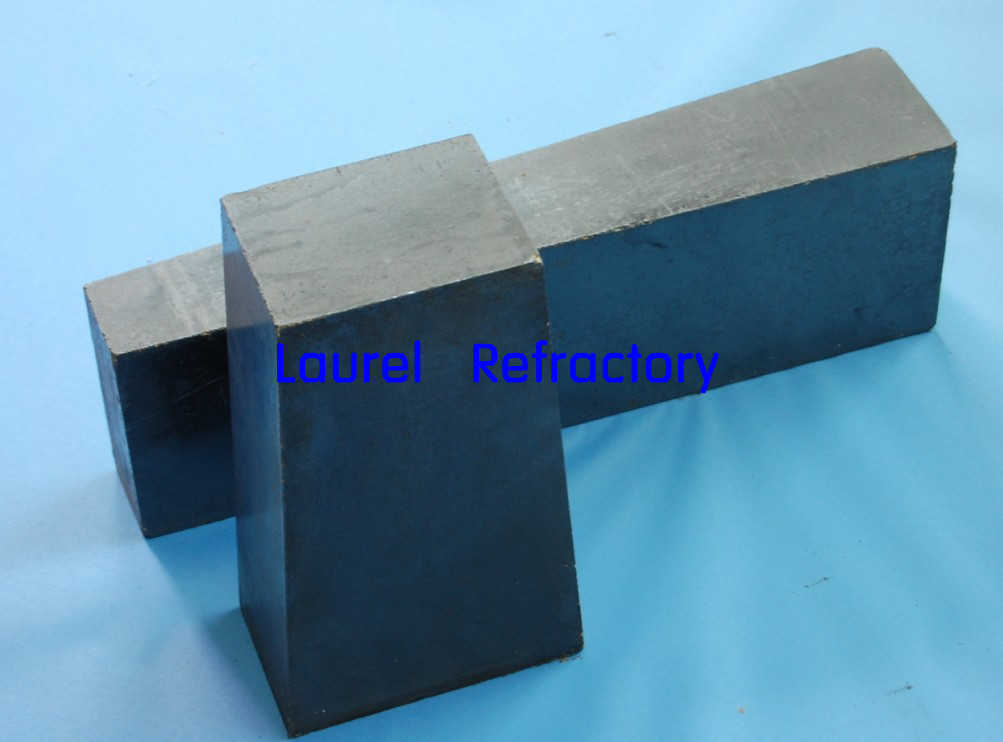

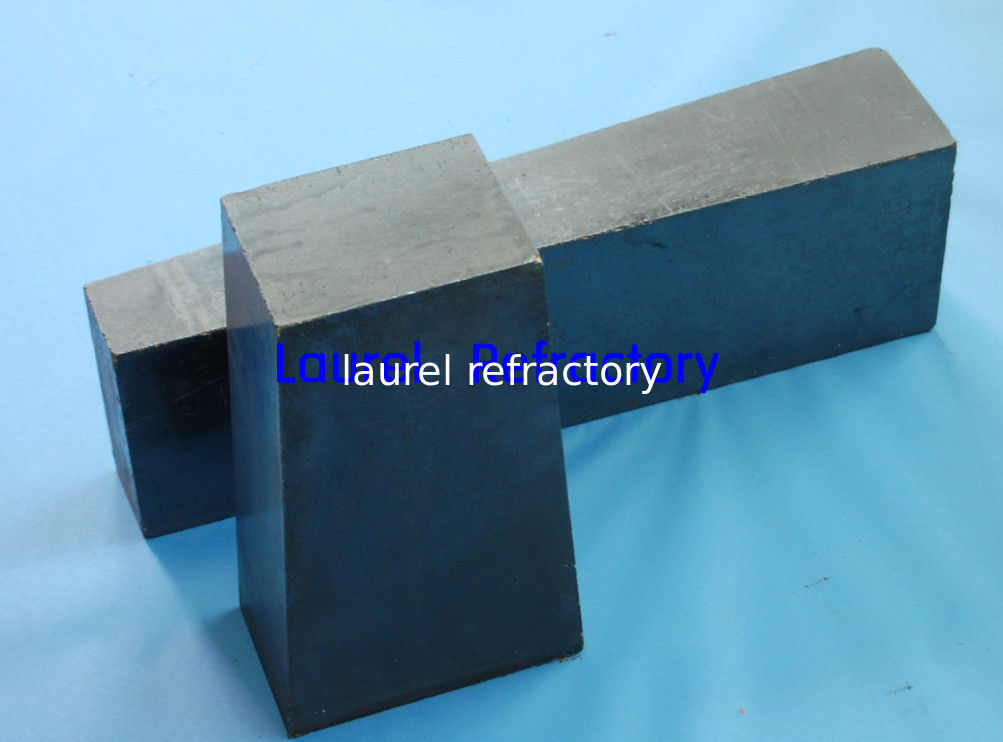

الطوب المغنيسيوم الكربوني لتغطية المحول
التطبيق الرئيسي: يتم تطبيقه بشكل رئيسي على غطاء العمل من BOF.
البيانات الكيميائية والفيزيائية
|
العلامة التجارية |
الوحدة |
LMCA-18A |
LMCA-16A |
LMCA-14A |
LMCA-14B |
LMCA-12A |
LMCA-10A |
|
MgO |
% |
≥ 72 |
≥ 74 |
≥76 |
≥ 74 |
≥ 78 |
≥ 80 |
|
ج |
% |
≥18 |
≥16 |
≥14 |
≥14 |
≥12 |
≥10 |
|
الكثافة السائبة |
غرام/سم3 |
≥2.97 |
≥3.0 |
≥3.0 |
≥3.0 |
≥3.1 |
≥2.9 |
|
مسامية واضحة |
% |
≤3.0 |
≤3.5 |
≤4 |
≤4 |
≤4 |
≤4 |
|
CCS |
MPa |
≥35 |
≥35 |
≥40 |
≥35 |
≥40 |
≥40 |
|
قوة الانحناء عالية درجة الحرارة عند 1400 °C * 5hr |
MPA |
≥10 |
≥8 |
≥12 |
≥10 |
≥10 |
≥6 |
الطوب المغنيسيوم الكربوني للطلاء العامل لـ EAF
التطبيق الرئيسي: يستخدم في بناء بطانة عمل EAF.
البيانات الكيميائية والفيزيائية
|
العلامة التجارية |
الوحدة |
LMCB-16A |
LMCB-14A |
LMCB-14B |
LMCB-12A |
LMCB-10A |
|
MgO |
% |
≥ 74 |
≥76 |
≥76 |
≥ 78 |
≥ 80 |
|
ج |
% |
≥16 |
≥14 |
≥14 |
≥12 |
≥10 |
|
الكثافة السائبة |
غرام/سم3 |
≥2.95 |
≥3.0 |
≥3.0 |
≥3.1 |
≥2.95 |
|
مسامية واضحة |
% |
≤4 |
≤4 |
≤4 |
≤4 |
≤4 |
|
CCS |
MPa |
≥40 |
≥40 |
≥35 |
≥40 |
≥40 |
|
قوة الانحناء عالية درجة الحرارة عند 1400 °C * 5hr |
MPA |
≥12 |
≥12 |
≥10 |
≥8 |
≥6 |
الطوب المغنيسيوم الكربوني للطلاء
التطبيق الرئيسي: يستخدم في بناء بطانة العمل من LF.
البيانات الكيميائية والفيزيائية
|
العلامة التجارية |
الوحدة |
LMCC-16A |
LMCC-14A |
LMCC-12A |
LMCC-10A |
|
MgO |
% |
≥ 74 |
≥76 |
≥ 78 |
≥ 80 |
|
ج |
% |
≥16 |
≥14 |
≥12 |
≥10 |
|
الكثافة السائبة |
غرام/سم3 |
≥2.95 |
≥3.0 |
≥3.1 |
≥3.05 |
|
مسامية واضحة |
% |
≤4 |
≤4 |
≤4 |
≤4 |
|
CCS |
MPa |
≥40 |
≥40 |
≥35 |
≥40 |
|
قوة الانحناء عالية درجة الحرارة عند 1400 °C * 5hr |
MPA |
≥12 |
≥12 |
≥8 |
≥6 |
الميزة التنافسية:
فريقنا
الزبائن
